   一、背景與需求

1.1 應用背景

無人干預的情況下以信息發布的視頻形式進行促銷，是商場超市逐漸興起的新的促銷手段。其基本實現方式是，在商場合適的場所，比如公共過道、重要貨架等，放置大屏幕彩電或者液晶顯示器；通過循環滾動的方式不斷播出某種商品的促銷信息，比如本商品的功能介紹、優惠信息、服務保障等等，以圖文并茂的形式引起消費者的注意，加深消費者印象。該系統不但能直接提高商場的銷售業績，更能展示商場的運營實力。

因此，在商場內構建以促銷為本質的視頻廣告平臺，是一種具有強大的生命力的商業模式。技術革新推動產業發展。為了更好地發掘市場潛力，以視頻顯示為主的數字化、網絡化、智能化的新型播放系統取代現行的廣告機本地播放方式將是今后商場超市促銷的必然發展趨勢。

1.2 需求分析

商場超市多媒體信息發布系統為適應目前數字信息化建設的環境下而設計，其主要提供信息需求：

（1）多媒體廣告平臺

在商場合適地點設置大屏幕彩色電視，如“電梯口、貨架區、收銀臺”等將不同的區域店的顯示屏分組之，播放不同的內容店內的特價促銷、新品活動、節慶活動、會員折扣等可以透過多媒體廣告平臺，組成不同的產品海報、宣傳視頻，強力刺激消費者的目光，提升購物欲。

（2）導購信息、配套服務信息發布

在服務區可設置一大屏幕，對商場內相關服務及相關規定、優惠政策等做詳細說明。

（3）指示路牌/告示牌
商場內可以設置一大屏幕，立于醒目的位置顯示商場、超市的結構，方便指引顧客迅速到達指定的購物區。

（4）商場宣傳平臺、品牌示范窗口

 二、設計原理與依據

2.1 設計原理

本項目方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。從而為商場的智能化信息管理提供可靠、高速和靈活開放的平臺及實現途徑，創造一個投資合理有效、功能齊全高效、舒適便利的環境，為整個商場以后的運作、管理和拓展打下良好基礎。其具有以下原則：

• 先進性與適用性

  系統的技術性能和質量指標應達到國際領先水平；同時，系統的安裝調試和操作使用又簡便易行，容易掌握，適合本項目的特點。該系統集國際上眾多先進技術于一身，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。同時系統是面向各種管理層次使用的系統，其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學。

  經濟性與實用性

     充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況、符合用戶要求的系統配置方案，通過嚴密、有機的組合，實現最佳的性能價格比，以便節約工程投資，同時保證系統功能實施的需求，經濟實用。

• 可靠性與安全性

  系統的設計應具有較高的可靠性，從硬件和軟件兩個方便保證設備的安全、及信息內容本身的安全，能確保數據的準確性、完整性和一致性，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。

  開放性可擴展性

  系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該項目工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。

  硬件的擴展性：所有設備的選型都綜合考慮到了與其他系統兼容與擴展的功

  能。例如要充分考慮能夠接入RGB信號、DVI數字信號、立體聲音頻信號等等，以及其它模塊的可擴充性。

  軟件的可擴展性：系統在設計應用系統的時候充分考慮了多種顯示媒體的

  兼容，文件格式的兼容等特點。充分考慮了將來與其它線路的可擴展功能

• 追求最優化的系統設備配置

  在滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，追求最優化的系統設備配置，以盡量降低系統造價。

• 系統的可管理性和使用的高效性



2.2設計規范與依據

• 《智能建筑設計標準》(GB／T 50314—2000)

• 《建筑智能化系統工程設計標準》（DB32/191-1998）

• 《城市住宅建筑綜合布線系統工程設計規范》（CECS/119-2000）

• 《建筑與建筑群綜合面線系統工程設計規范》（GB/T50311-2000）

• 《民用建筑電氣設計規范》（JGJ/T16-92）

• 《系統接地的型式及安全技術要求》（GB14050-93）

• 《安全防范工程程序與要求》（GA/T75-94）

• 《安全防范工程驗收規則》（GA/T308-2001）

• 《工業電視系統工程設計規范》(GBJ 115)

• 《安全檢查防范系統通作圖形符號》（GA/74-94）

• 《建筑物電子信息系統防雷技術規范》（GB50343-2004）

• 《建筑物防雷設計規范》（GB 50057）

• 《電子信息系統機房設計規范》(GB50174-2008)

• 《視聽系統設備互連用連接器的應用》 （GB/T15644-95）

• 《視聽視頻和電視系統中設備互連的優選配接值》（GB/T15859-1995）

• 《會議系統的電及音頻性能要求》（GB/T15381-94國標報批稿）

• 《中華人民共和國公共安全行業標準》（GA/T74-2000）

• 其他相關國家及深圳和行業的有關法規、規范、標準的規定。

• 業主提供的圖紙和相關資料



三、方案介紹

3.1 總體項目概括

針對XXXXXX超市商場信息發布項目的需求，建議設計方案如下：

（此處為具體項目的說明）

• 機房設管理與控制主機1臺，安裝管理軟件，支持視頻、文字、圖片的多媒體文件的編輯、制作、與發布，對整個系統進行管理。

• 機房設置媒體播放器XX臺，用于接收管理控制主機發送的多媒體信息,并與視音頻傳輸器組成廣播式的信息發布。

• 機房設置XX個8路得VGA長距離發送器和XX個4路發送器實現視音頻的長距離傳輸。（300米以外的視音頻傳輸需增加中繼器）

• 在每個顯示單元安裝大屏幕液晶電視和視音頻接收器作為信息的發布。

  系統設計說明如下：

• 液晶電視必須帶有VGA接口或DVI-D數字接口，并自帶音箱，尺寸暫定為XX寸，具體尺寸根據具體裝修確定。

• 單路VGA接收器和液晶電視的距離不要超過5米，以免影響液晶電視顯示效果。

3.2 項目設備需求

（1）中心服務器（控制與管理主機）

設備數量： 1臺

安裝位置：機房或物業辦公室

主要用途：

安裝多媒體信息發布系統軟件，對要發布和素材進行編輯制作，對要發布的內容進行播放順序編排；控制與管理所有顯示終端以及相關的設備，實現節目的編輯、節目編排與發送。

（2） 媒體播放器

設備數量：XX臺

安裝位置：顯示設備旁/或臨近機房，基于用戶現場情況及實際應用，考慮方案的實用性（播放內容同時同步）及經濟性，建議采用一對多點的信息發布系統相結合的結構模式；

主要用途：接收管理主機已經編輯好的公告信息、管理信息、通知公告以及節目時間表發，并發布到顯示終端上。

（3）液晶顯示屏

設備數量：XX臺

安裝位置：各個需要顯示多媒體信息的位置上

主要用途：接收媒體播放機的視音頻信號，如播放公告信息、發布節日慶典信息、電子影像播放（例如：企業宣傳片、網絡電視直播、廣告片等）等等；

（4） VGA視音頻傳輸器/中繼器

設備數量：XX路

安裝位置：VGA信號延長器發射端裝在多媒體播放器旁，VGA信號延長器接收端裝在顯示屏背后，如距離超過300米，可在傳輸線路中加裝中繼器；

功能應用：基于用戶現場情況及實際應用，考慮方案的實用性及經濟性，建議采用一對多點的信息發布模式而需選用此設備。將單個媒體播放器的視音頻信號加以復制，以廣播的方式傳輸到顯示屏上，傳輸距離可達300M或500米（加中繼）。

（4）網絡平臺：

此系統需局域網絡支持，可支持WIFI無線網絡。

（5）多媒體信息發布系統軟件

軟件數量：1套

安裝位置：中心服務器上 和 媒體播放器上

功能應用：用于整套信息發布系統的管理與發布

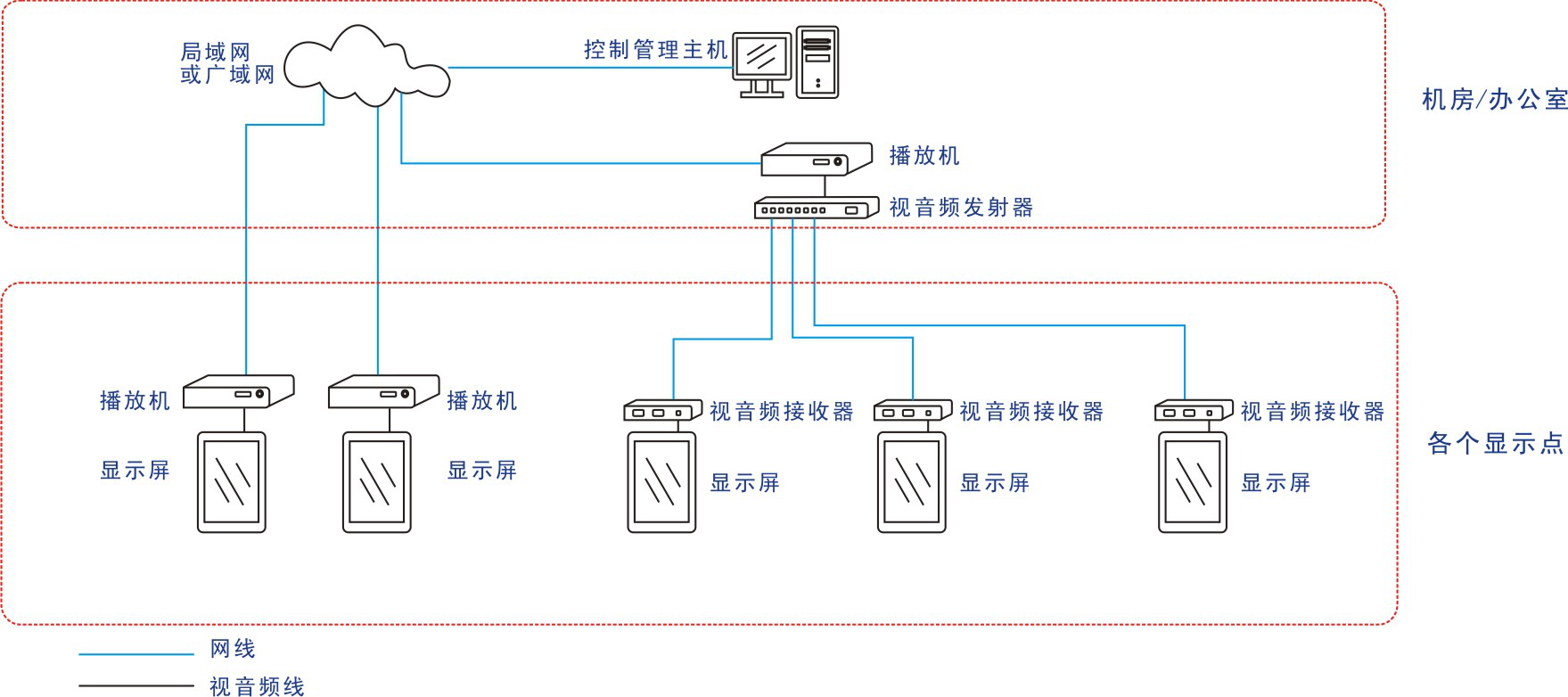

3.3 系統結構圖及描述

信息發布系統主要包括兩個部分：中心控制系統和終端顯示系統

中心控制系統

中心管理軟件安裝于管理與控制服務器上,具有資源管理、播放設置、終端管理及用戶管理等主要功能模塊，可對播放內容進行編輯、審核、發布、監控等，對所有播放機進行統一管理和控制。

終端顯示系統包括媒體播放機、視音頻傳輸器、視音頻中繼器、顯示終端，主要通過媒體播放機接收傳送過來的多媒體信息（視頻、圖片、文字等），通過VGA或DVI信號將畫面內容展示在LCD、PDP等顯示終端上，可提供廣電質量的播出效果以及安全穩定的播出終端。

網絡平臺是中心控制系統和終端顯示系統的信息傳遞橋梁，可以利用工程中已有的網絡系統，無需另外搭建專用網絡。

3.4 系統技術亮點

系統采用網絡技術和模擬數字相結合的傳輸技術結合的方式，將整個系統分為分播型和廣播型。

分播型就是一個顯示終端和對應的播放主機組成相對獨立的一個小組，各自獨立工作，互不干擾，在需要的時候又可以輕松設置成播出一樣的畫面。分播型模式的每一個顯示終端后面都需要對應一個獨立多媒體播放器作為支撐。

廣播型就是多個顯示設備共享一個播放器，該模式是將播放器的信號復制成多份發送到各個顯示終端，每一個終端的顯示內容完全一致，也完全同步。由于廣播型的多媒體播放機離終端顯示設備往往都比較遠，因此，為了確保高清視頻和音頻信號的傳輸質量，都需要使用多媒體傳輸設備。

廣播模式利用了模擬和數字相結合的雙絞線傳輸技術，它集成了VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。它將VGA信號通過非屏蔽五類網線上平衡傳輸，以增強對共模噪聲及干擾信號的抑制，利用CAT5E網線作為VGA信號傳輸電纜，可以大幅度地節約線材成本并簡化了工程布線。VGA信號傳輸器采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT5網線電纜的三對雙絞線完成信號的平衡編解碼，并采用遠距離高頻補償加重處理，帶寬高達350MHz。高品質的圖像以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸的需要。由于整個傳輸系統采用了加權零值拆分的平衡傳輸的專利技術，因此CAT5網線在傳輸信號時不會對外造成EMI的干擾。

四、系統軟件平臺介紹

該信息發布系統可為現代化智能建筑構建一個網絡化、專業化、智能化、分眾化的多媒體信息發布平臺，并為管理者提供專業的信息編輯、傳輸、發布和管理等專業媒體服務。

該系統已經成熟穩定運行了多年，目前已經成熟應用在政府辦公大樓、營業廳、寫字樓、賓館酒店、大劇院、地鐵、機場、辦公室等場所，系統功能強大、應用廣泛。

4.1 信息發布系統軟件功能

UTP MIS 3.0信息發布管理軟件是基于C/S架構的軟件，包含中心管理軟件、客戶端軟件。通過該軟件可以將文字、圖片、視頻、音頻、動畫、外部信息等素材編輯成組合多媒體文件，并將文件排列成播放列表通過網絡將播放清單發送到各個播放器；同時，該軟件還具有遠程控制和管理播放器的基本特性。系統廣泛應用于住宅小區、辦公大樓、中小學校、商場酒店、店鋪攤位等等場合，是一套功能強大、簡單易用的信息發布管理軟件。

• 支持媒體格式

  視頻   MPEG1/2/4,WMV,AVI,VOB

  音頻   DTS/AC3, MP3 MPEG1/MPEG2 MP3,WtA, AAC, PCM

  圖片   JPG,PNG,GIF,SWF(Flash)

  其它   FLASH,PPT,TXT ,HTML

• 強大編輯功能

  屏幕區域可任意劃分，通過模板可將屏幕劃分為N個區域

  窗口調節和布局，每個區域的窗口大小和位置可隨意變化

  添加素材方式簡單，可以直接將素材文件拖到各個區域

  效果設置，可以添加各種顯示效果，使內容展現更加絢麗

• 模板管理

  可自行設計常用模板

  模板可反復使用，可節省大量時間

• 靈活的排程管理

  可按照時間與日期排程

  播放計劃可查詢

  排程后的節目可以重復利用，減少人工維護成本

• 科學的終端管理

  播放器分組管理，可根據區域和功能進行管理

  播放器實時監控，可在線監控播放器的狀態

  在線升級終端，支持網絡在線升級終端軟件

  智能播放，任何一臺機斷電后，當恢復供電開機后，可自動同步到其它正常播放的機器畫面

• 多重權限管理

  權限的細化管理, 將權限具體劃分為：查看、編輯、排程、管理、發布等

  合理權限分配，不同的用戶可以根據需要劃分不同的權限

  動態調整輸出

  顯示分辨率任意可調節

  輸出畫面的角度任意可調整0°、90°、180°、270°

• 其他應用

  可調整文字的各個屬性，包括顏色、字體、大小

  支持臨時文字通告插播，滾動文字在線編輯插播

  支持外部即時信息更新

  支持電視信號等流媒體的輸入





4.2 優特普信息發布系統特點

• 軟件功能強大

  可并行發布包括視音頻節目、圖片廣告、滾動新聞、動畫時鐘、電視節目、外部信息等豐富資訊；該軟件不僅具有模板編輯、節目編排、發布播出等基本功能，同時還具有用戶管理、遠程監控、即時信息發布、日志管理、開關機等各種高級應用。

• 組網簡單

  利用已有的局域網可迅速組建一個結構簡單、功能強大的信息發布系統，如需系統擴容升級，優特普采用特有的雙絞線傳輸技術，將多媒體信號打包復雜成若干份，通過雙絞線傳輸到最遠500米處的顯示屏幕上,使擴容后的系統整體性價比最高。

• 清晰度高

  優特普多媒體播放機全面支持標清視頻及高清720P視頻，同時優特普視音頻傳輸器的最大支持分辨率可達1600×1200。

• 工程造價低

  優特普將信息發布系統劃分為單機型、廣播型、分播型、交互型和復合型，可以根據工程的現場情況和客戶的需求，靈活構建一個功能強大，、性價比最高的信息發布平臺。

• 易安裝易使用

  軟件平臺采用傻瓜式設計理念，只需略懂電腦的人員，即可輕松實現各種操作和管理。硬件平臺全程采用普通網線作為傳輸媒介，通過單根網線同時傳輸視頻信號和音頻信號，大大簡化了工程布線，優化了工程項目。

• 系統安全可靠

  通過軟件和硬件雙重保障系統的安全，具有嚴格的內容管理，精準的傳輸校驗技術保障發布內容的安全；采用模擬與數字相結合的雙絞線傳輸方案將媒體播放機放置在安全的機房中，保障硬件系統的安全。



五、系統硬件平臺介紹

5.1 設備詳細參數

（1）控制與管理主機

型號：

品牌：

樣圖：

控制與編輯主機主要安裝多媒體信息發布系統軟件，對要發布和素材進行編輯制作，對要發布的內容進行播放順序編排；控制與管理所有顯示終端以及相關的設備，實現節目的編輯、節目編排與投遞推送。

技術指標描述：

• CPU：酷睿雙核2.4GHZ；

• 內存：2G；

• 硬盤：160G；

• 顯存：128M；

• 顯示器：17寸液晶顯示器；

• 光驅：DVD+RW；

• 網口：10/100M自適應；

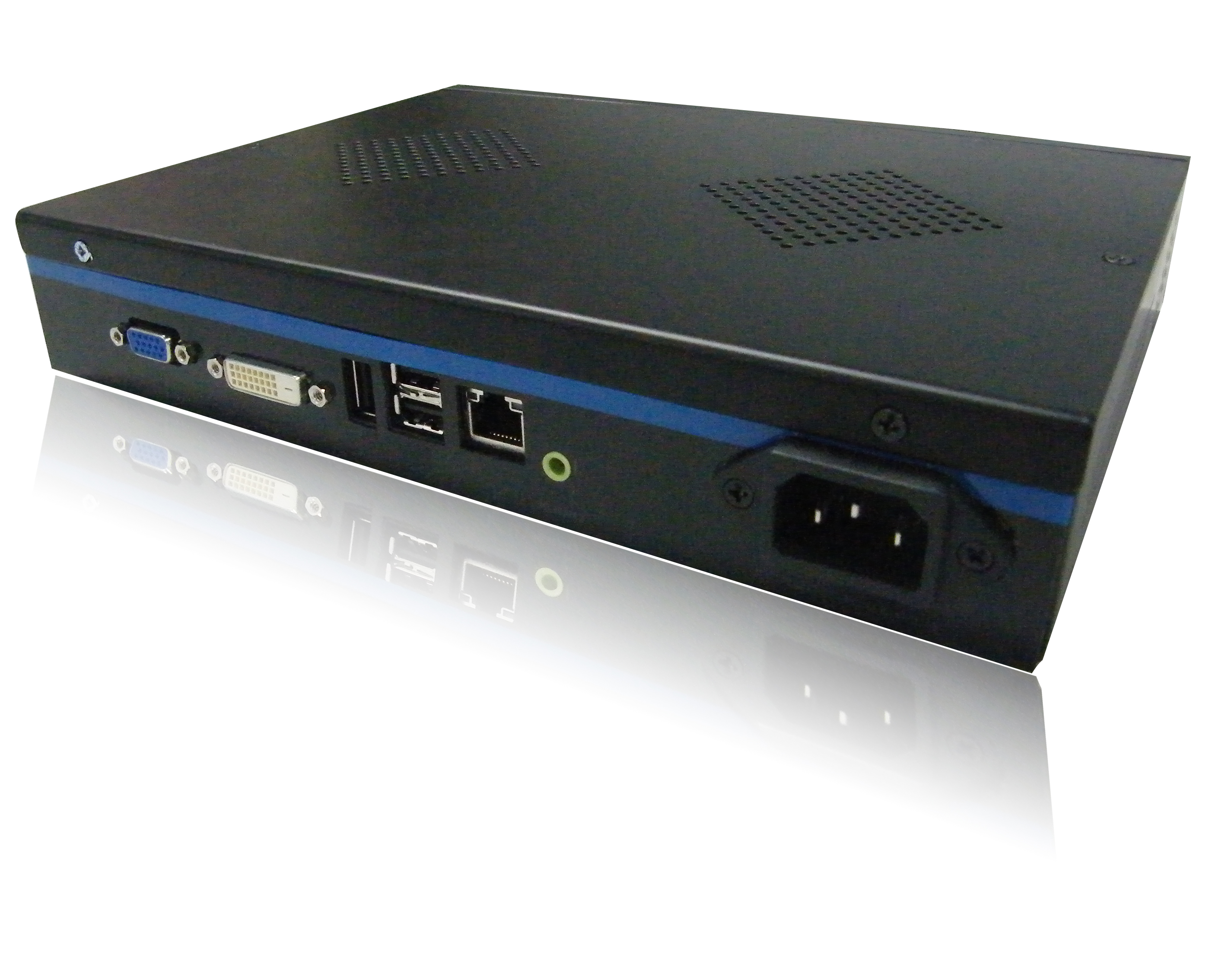

   （2）多媒體播放器

  型號：UTP301MIS

  品牌：優特普

  樣圖：

  技術指標描述：

• 采用Linux操作系統，穩定可靠

• 采用Intel Atom N270處理器

• 支持常見的視頻、圖片、文字、PPT等

• 袖珍尺寸，架設和安裝非常便捷

• 多元化I/O接口，支持VGA、DVI、Audio、USB

• 遠程控制，可遠程喚醒，重啟，暫停，播放，可在線時播放畫

  面、機器工作狀態。

• 顯示模式多元化，支持橫屏，豎屏播放，分辨率動態任意調整

• 可長時間運行，全面支持7x24小時

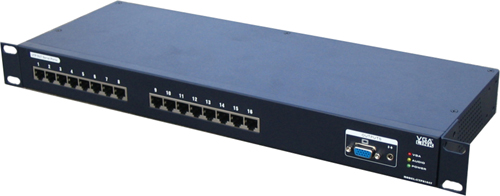

 （3）十六路VGA視音頻發射器

型號：UTP816AT

品牌：優特普

樣圖：

技術指標描述：

UTP816AT與UTP808AT在外部結構上基本相同，有一組VGA信號+音頻信號輸入口，3組VGA信號+音頻信號本地輸出口，不同的是UTP816AT有16個RJ45的輸出口，因此UTP816AT既可以支持3路本地信號顯示，又可以將6路高清信號經過16個RJ45端口通過16根非屏蔽超5類網線傳輸到300米的地方。UTP816AT的外觀是一個標準的1U機架結構，提供3組本地信號輸出的端口是為了解決多個發射器級聯而設計的，由于現實中有多路數要求的環境很多，提供多個級聯端口就可以把多臺發生設備串聯起來，組成一個較大的信息發布平臺網絡。UTP816AT的供電方式是內置的電源，由外部直接接入220V的電源即可。

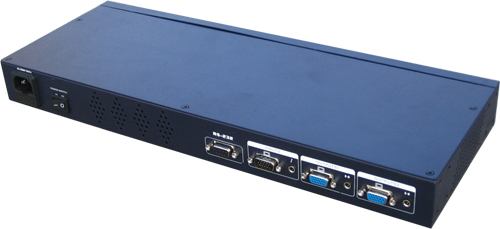

（4）八路VGA視音頻發射器

型號：UTP808AT

品牌：優特普

樣圖：

技術指標描述：

UTP808AT有一組VGA信號+音頻信號輸入口，3組VGA信號+音頻信號輸出口，以及8個RJ45的輸出口，因此UTP808AT既可以支持3路本地信號顯示，又可以將8路高清信號經過8個RJ45端口通過8根非屏蔽超5類網線傳輸到300米的地方。UTP808AT的外觀是一個標準的1U機架結構，提供3組本地信號輸出的端口是為了解決多個發射器級聯而設計的，由于現實中有多路數要求的環境很多，提供多個級聯端口就可以把多臺發生設備串聯起來，組成一個較大的信息發布平臺網絡。UTP808AT的供電方式是內置的電源，由外部直接接入220V的電源即可。

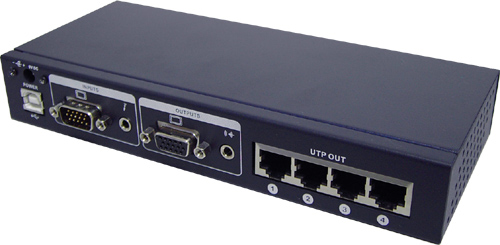

（5）四路VGA視音頻發射器

型號：UTP804AT

品牌：優特普

樣圖：

技術指標描述：

UTP804AT有一組VGA信號+音頻信號輸入口，一組VGA信號+音頻信號本地輸出口，以及4個RJ45的輸出口，因此UTP804AT既可以支持本地信號顯示，又可以將4路高清信號經過4個RJ45端口通過4根非屏蔽超5類網線傳輸到300米的地方。UTP808AT可以由標配的電源適配器供電，也可以選用USB供電。

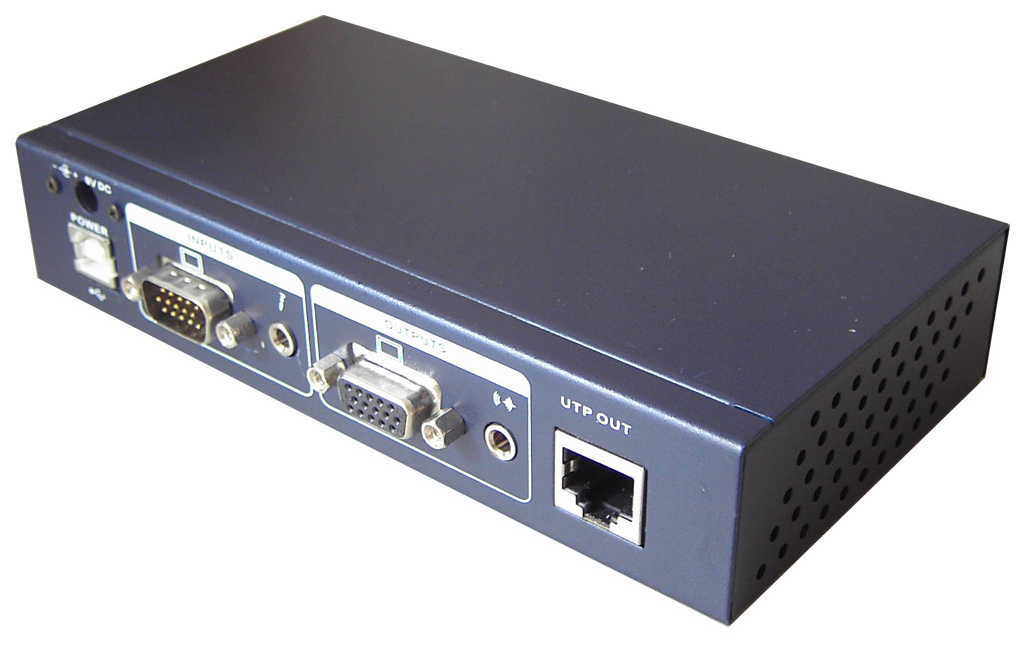

（6） 單路VGA視音頻接收器

型號：UTP801AT

品牌：優特普

樣圖：

技術指標描述：

UTP801AT有一組VGA信號+音頻信號輸入口，一組VGA信號+音頻信號輸出口，以及一個RJ45的輸出口，因此UTP801AT既可以支持本地信號顯示的要求，又可以將一路高清信號經過RJ45端口通過非屏蔽超5類網線傳輸到300米的地方。UTP801AT可以由標配的電源適配器供電，也可以選用USB供電。

UTP801AT特點：

• 單路視音頻輸入，單路信號發射

• 可將視音頻信號傳輸最遠達300米

• 支持VGA、SVGA、XGA、SXGA、WXGA、UXGA等信號

• 實時視頻音頻同步傳輸，無延時

• 使用單根非屏蔽雙絞線（CAT-5、CAT-5E、CAT-6）傳輸音視頻，成本低廉

• 超強的防雷、防靜電、防浪涌功能 ；

• 超強的抗干擾功能 ；

•


（7） 單路VGA視音頻接收器

型號：UTP801AR

品牌：優特普

樣圖：

技術指標描述：

髙清雙絞線VGA視音頻接收器UTP801AR要與髙清雙絞線VGA視頻發射器配合使用，傳輸距離為300米。UTP801AR一般是安放在顯示端，顯示設備的VGA信號線和音頻信號線直接連接在接收器的對應端子上。

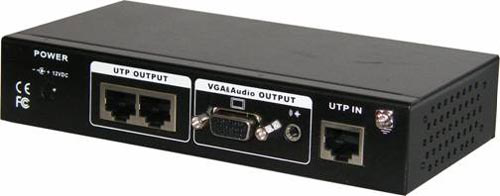

（8） 單路VGA視音頻中繼器

型號：UTP801AR2T

品牌：優特普

樣圖：

技術指標描述：

該單路VGA信號中繼器，包含單路VGA視頻和音頻輸出，同時還額外地增加了2個發送端口（RJ45端口）供中繼使用。本地的輸出VGA接口供給本地的顯示設備使用，2個發送端口（RJ45端口）與兩臺單路接收器UTP801AR配合傳輸供給附近的其他顯示設備使用。

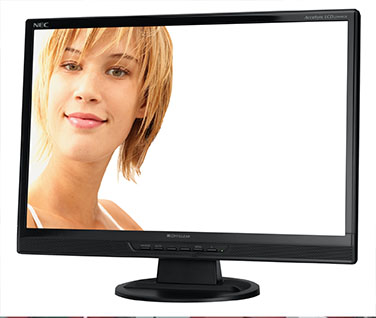

（9） 液晶顯示屏幕

型號：

品牌：

樣圖：

  技術指標描述

（10） 局域網

型號：

品牌： TP-LINK

樣圖：

  技術指標描述
